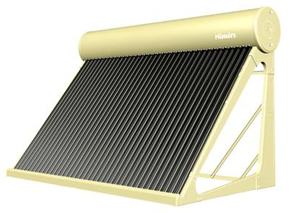

В солнечном водонагревателе HV002 применяется уникальная запатентованная вакуумная трубка UTLE (ultra low emission – с ультра низким уровнем выбросов) длиной 2.1 метра, которая также называется пленочной вакуумной трубкой внутренней фокусировки, поэтому солнечный водонагреватель поглощает и сохраняет гораздо больше тепла, что положительно отражается на эффективности нагревания воды. Использование этой трубки значительно снижает излучение, тем самым значительно уменьшаются потери тепла. Кроме этого, данные солнечные водонагреватели поглощают световую энергию под любым углом, что делает их солнечными водонагревателями нового поколения. Таким образом, солнечные водонагреватели HV002 можно использовать для нагревания воду даже в очень холодную погоду.
Что касается сырья солнечного водонагревателя, следующая информация может служить ориентиром:
Материал внутреннего бака: нержавеющая сталь SUS304, толщина 0,5 мм
Изоляционный материал: вспененный полиуретан
Материал резервуара для воды: оцинкованная сталь с пластиковым покрытием толщиной 0,5 мм
Материал рамки: оцинкованная листовая сталь с пластиковым покрытием толщиной 2,0 мм
Материал вакуумной трубки: боросиликатное стекло модели 3.3
№ | Модель | Внешние размеры (мм) | Угол | Площадь поглащения (м2) | Вакуумная трубка | Бак для воды | Вес (кг) | Нагрузочная способность (установка) | |||
Длина (мм) | Диаметр | Колич- ество | Емкость (л) | 20'GP | 40'GP | ||||||
HV002 N0133 | QBJ1-195/2.48/0-D33° | 1500×2190×1585 | 33° | 2.48 | 2100 | φ58 | 16 | 195 | 355 | 24 | 54 |
HV002 N0233 | QBJ1-210/2.81/0-D33° | 1660×2190×1585 | 33° | 2.81 | 2100 | φ58 | 18 | 210 | 405 | 21 | 45 |
HV002 N0333 | QBJ1-235/3.13/0-D33° | 1820×2190×1585 | 33° | 3.13 | 2100 | φ58 | 20 | 235 | 440 | 18 | 39 |
HV002 N0433 | QBJ1-280/3.77/0-D33° | 2140×2190×1585 | 33° | 3.77 | 2100 | φ58 | 24 | 280 | 515 | 18 | 39 |
HV002 N0533 | QBJ1-330/4.40/0-D33° | 2460×2190×1585 | 33° | 4.40 | 2100 | φ58 | 28 | 330 | 595 | 15 | 30 |
HV002 N0633 | QBJ1-420/5.67/0-D33° | 3100×2190×1585 | 33° | 5.67 | 2100 | φ58 | 36 | 420 | 750 | 9 | 24 |
Примечание: угол наклона / тип установки: 33° / плоский тип, 45° / наклонный тип, 50° / плоский тип.
Тип холодная площадь№ | Модель | Внешние размеры (мм) | Угол | Площадь поглащения (м2) | Вакуумная трубка | Бак для воды | Вес (кг) | Нагрузочная способность (установка) | |||
Длина (мм) | Диаметр | Количество | Емкость (л) | 20'GP | 40'GP | ||||||
HV002 H0145 | QBJ1-165/2.48/0-D45° | 1460×2170×1275 | 45° | 2.48 | 2100 | φ58 | 16 | 165 | 320 | 24 | 54 |
HV002 H0245 | QBJ1-180/2.81/0-D45° | 1620×2170×1275 | 45° | 2.81 | 2100 | φ58 | 18 | 180 | 365 | 21 | 45 |
HV002 H0345 | QBJ1-200/3.13/0-D45° | 1780×2170×1275 | 45° | 3.13 | 2100 | φ58 | 20 | 200 | 400 | 18 | 39 |
HV002 H0445 | QBJ1-240/3.77/0-D45° | 2100×2170×1275 | 45° | 3.77 | 2100 | φ58 | 24 | 240 | 465 | 18 | 39 |
HV002 H0545 | QBJ1-280/4.4/0-D45° | 2420×2170×1275 | 45° | 4.40 | 2100 | φ58 | 28 | 280 | 535 | 15 | 30 |
HV002 H0645 | QBJ1-360/5.67/0-D45° | 3060×2170×1275 | 45° | 5.67 | 2100 | φ58 | 36 | 360 | 680 | 9 | 24 |
Примечание: угол наклона / тип установки: 45° / наклонный тип, 50° / плоский тип.
Тип горячая площадь№ | Модель | Внешние размеры (мм) | Угол | Площадь поглащения (м2) | Вакуумная трубка | Бак для воды | Вес (кг) | Нагрузочная способность (установка) | |||
Длина (мм) | Диаметр | Колич- ество | Емкость (л) | 20'GP | 40'GP | ||||||
HV002W0145 | QBJ1-180/2.48/0-D45° | 1460×2170×1275 | 45° | 2.48 | 2100 | φ58 | 16 | 180 | 330 | 24 | 54 |
HV002W0245 | QBJ1-195/2.81/0-D45° | 1620×2170×1275 | 45° | 2.81 | 2100 | φ58 | 18 | 195 | 375 | 21 | 45 |
HV002W0345 | QBJ1-215/3.13/0-D45° | 1780×2170×1275 | 45° | 3.13 | 2100 | φ58 | 20 | 215 | 415 | 18 | 39 |
HV002W0445 | QBJ1-260/3.77/0-D45° | 2100×2170×1275 | 45° | 3.77 | 2100 | φ58 | 24 | 260 | 480 | 18 | 39 |
HV002W0545 | QBJ1-300/4.4/0-D45° | 2420×2170×1275 | 45° | 4.40 | 2100 | φ58 | 28 | 300 | 560 | 15 | 30 |
HV002W0645 | QBJ1-385/5.67/0-D45° | 3060×2170×1275 | 45° | 5.67 | 2100 | φ58 | 36 | 385 | 705 | 9 | 24 |
Примечание: угол наклона / тип установки: 45° / наклонный тип, 50° / плоский тип.
