Цельностеклянная Вакуумная трубка

Цельностеклянная Вакуумная трубка

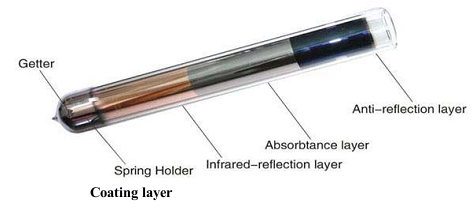

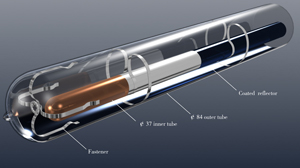

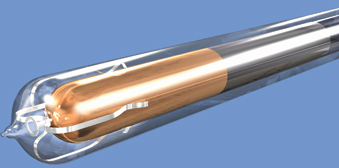

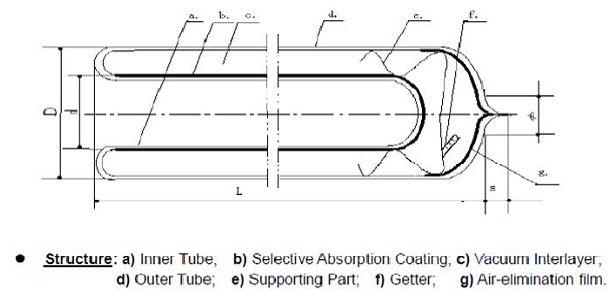

Цельностеклянная вакуумная трубка является ключевым компонентом солнечных коллекторов. Цельностеклянная вакуумная трубка похожа на обычный сосуд Дьюара и состоит из двух трубок из боросиликатного стекла. Этот стеклянный материал обладает высокой химической и термостойкостью. Внешняя сторона внутренней трубки покрыта солнечным распылительным избирательным покрытием. Внутренняя трубка с покрытием закрыта с одного конца, и с другого конца она припаяна к внешней трубке. Кольцевое пространство между наружной и внутренней трубками заполнено вакуумом, что позволяет практически полностью исключить потери тепла за счет теплопроводности и конвекции.

Цельностеклянная вакуумная трубка солнечного коллектора SS-AIN Cermet разработана на основе поглощающего слоя типа интерференционно чувствительного приемника световой энергии, и технологии металлического мембранного покрытия, такого как металлокерамический поглощающий слой, производимый компанией Cermet на основе распылительной мишени с покрытием из нержавеющей стали или с двухслойным алюминиевым покрытием. В цельностеклянной вакуумной трубке используется новый вид интерференционного поглощения с очень низким коэффициентом излучения и избирательным мембранным поглощающим слоем. Поглощающий слой частично состоит из специальной нержавеющей стали на основе нитрида алюминия, и имеет высокую термостойкость. Благодаря термостойкости покрытия, трубка не расплавится, даже внешнее покрытие стекла останется невредимым. Благодаря устойчивости к старению, низкому коэффициенту излучения, малым потерям тепла и долгому сроку службы, стеклянные вакуумные трубки SS-AIN Cermet для солнечных коллекторов можно использовать даже для нагревания воды, температура которой составляет 30 ℃ ниже нуля.

Параметры цельностеклянной вакуумной трубки
Физические свойства Три мишени
Поглощение избирательного покрытия (AM1.5) α≥93.5%
Излучение избирательного покрытия (80℃+ 5℃) ε≤5%
Параметры торможения Y ≥ 290 м2 ℃ / кВт
Выход солнечного излучения H≤3.0 мДж / м2
Коэффициент средних тепловых потерь ULT ≤0.50 Вт/(м2·℃)
Тип избирательного покрытия ALN/ALN-SS/CU
Плотность вакуума P≤8.0×10-4 Па
Скорость распространения солнечного излучения T≥0.90(AM1.5ISO9806-1:1994)
Предел прочности 0.8 МПа
Коэффициент теплового расширения 3.3×10-6/k
Стеклянный материал Боросиликатное стекло 3.3
Устойчивость к граду (Испытание ударом падающего стального шара) Испытание на устойчивость к граду ударом металлического шарика весом 112 г, падающего с высоты 450 мм
