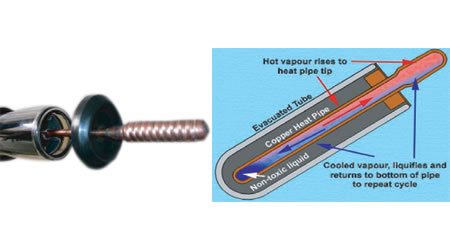

Вакуумный солнечный коллектор с тепловыми трубами HRJ - Принцип работы:
Вакуумные трубки адсорбируют солнечный свет и преобразуют его в тепловую энергию, затем нагретая жидкость перемещается в теплопроводную среду через пластины. Нагретая жидкость затем циркулирует в циркуляционном насосе и выпускает тепло для нагрева холодной воды в баке.
Вакуумный солнечный коллектор с тепловыми трубами HRJ - Характеристики:
1.Операции, выдерживающие давление, без воды в вакуумной трубке, трубы не разрываются зимой.
2. Легко монтируемый, может идеально сочетаться с архитектурой.
3. Интерференциальная пленка, покрывающая вакуумную трубку с уровнем абсорбции от 94% до 96%, со степенью вакуума 5×10-4 МПа, может работать более 15 лет.
4. Получил сертификат Ключевой марки Солнечной энергии и Сертификат СЕ, отвечает стандарту EN12975.
Вакуумный солнечный коллектор с тепловыми трубами HRJ - Технические параметры:
1. Вакуумная трубка/разряженная трубка:
Длина | 1800мм |
Структура | Стекло-стекло |
Диаметр внешней трубки | 58±0.7мм |
Толщина внешней стеклянной трубки | 1.8±0.15мм |
Диаметр внутренней трубки | 47±0.7мм |
Толщина внутренней стеклянной трубки | 1.6±0.15мм |
Материал | Боросиликатное стекло 3.3 |
Пленочный слой | AIN/SS-AIN/CU |
Уровень вакуума | P≤55.0*10-4 |
Макс. температура | 270℃~300℃ |
Потери тепла | ≤0.6W/(m2℃) |
Номинальное давление | 0.6МПа |
2. Термальный коллектор:
Модель: HRJ12/18
Модель вакуумной трубки:¢58×1800mm
Количество вакуумных трубок (шт.): 12
Площадь теплового коллектора (m2):1.76
Объем внутреннего бака(л):1.61
Размеры(Д*Ш*В):1990*1217*134мм
Материал теплоизоляционного слоя: полиуретан
Материал каркаса/ корпуса:6063T5
Материал термального коллектора: ¢8*0.8мм медная труба
Модель | Внешние размеры(мм) | Угол установки | Площадь погла- щения (м2) | Вакуумная трубка | Водяной бак | Вес (кг) | Нагрузочный объем(установка) | ||||
Длины h(мм) | Диаметр | Колич- ество | Объем (л) | Средняя толщина изоляции (мм) | 20'GP | 40'GP | |||||
HRJ-12/1.8 | 1030×1977×150 | 15~90° | 1.2 | 1800 | φ58 | 12 | 0.66 | 30 | 48 | 80 | 160 |
HRJ-16/1.8 | 1318×1977×150 | 15~90° | 1.6 | 1800 | φ58 | 16 | 0.88 | 30 | 62 | 60 | 120 |
HRJ-20/1.8 | 1606×1977×150 | 15~90° | 2.0 | 1800 | φ58 | 20 | 1.10 | 30 | 76 | 50 | 100 |
HRJ-24/1.8 | 1894×1977×150 | 15~90° | 2.4 | 1800 | φ58 | 24 | 1.32 | 30 | 90 | 40 | 80 |
HRJ-28/1.8 | 2182×1977×150 | 15~90° | 2.8 | 1800 | φ58 | 28 | 1.54 | 30 | 104 | 30 | 60 |
HRJ-32/1.8 | 2470×1977×150 | 15~90° | 3.2 | 1800 | φ58 | 32 | 1.77 | 30 | 118 | 25 | 50 |
HRJ-36/1.8 | 2758×1977×150 | 0~90° | 3.6 | 1800 | φ58 | 36 | 1.98 | 30 | 132 | 25 | 50 |
